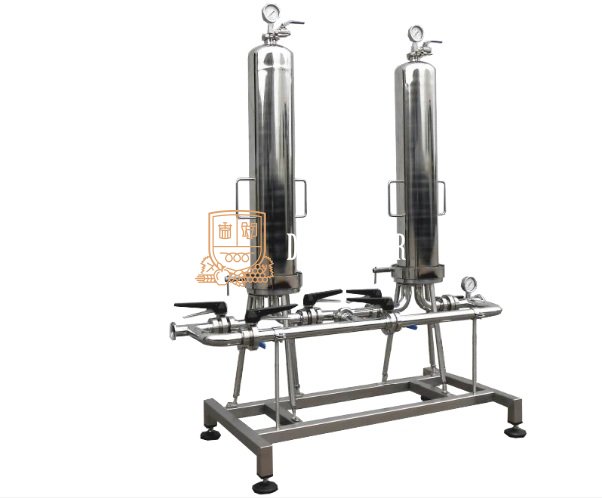

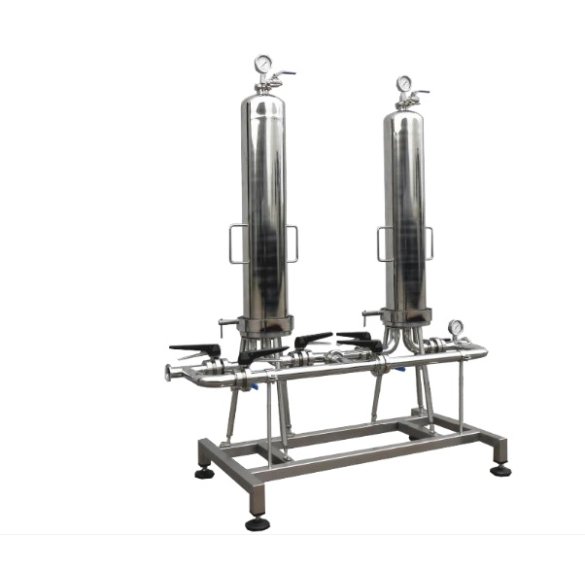

Three-stage microfiltration system, candle filter battery, Bared

Dreistufiges Mikrofiltrationssystem für Wein, Säfte, Apfelwein und viele andere Getränke. Kerzenfilterbatterie, Gehäuse für Kerzeneinsätze, Bared.

Das Kerzenfiltergehäuse wurde für die Filtration von Lebensmittelflüssigkeiten gemäß den Hygiene- und Hygienestandards entwickelt. Das Gehäuse ist leicht zu reinigen und zu desinfizieren. Das Gehäuse besteht aus Edelstahl AISI 304. Jedes Gehäuse enthält in der Standardausführung 5 30-Zoll-Filtereinsätze Code 7.

Das zur Filtration vorgesehene Produkt durchläuft (von außen nach innen) Filtereinsätze, die in einem Edelstahlgehäuse montiert sind. Die letzte Filtrationsstufe wird durch die Installation einer oder mehrerer Filtereinheiten in Reihe erreicht.

Zubehör (für jedes Gehäuse)

• 2 Absperrklappen DN 50 DIN 11851 Anschluss
• 1 Druckkugelhahn ¼”
• 1 Druckmessgerät d.60 mm, 0-10 Bar
• 2 Ablasskugelhähne ½”

Schweißen

ARGON/TIG-Ausführung mit Gassättigung (Schweißen gemäß Lebensmittelanforderungen)
Zertifizierte Schweißer: UNI EN ISO 9606-1
Zertifizierte Schweißverfahren: EN ISO 15614.1:2019 liv. 2
PED-ZERTIFIKAT

Das Gehäuse erfüllt die Anforderungen der PED 2014/68/EU und ATEX.

BY-Passy (optional):

• AISI 304-Konstruktion:
• 2 x Absperrklappen DN 40/50 DIN 11851 Kupplungen
• 2 x 90°-Kniestücke DN 40/50
• 4 x T-Stück DN 40/50 mit Sanitärarmaturen DN 40 DIN 11851
• 1 x Druckmessgerät d. 60 mm, 0-10 Bar

BASIS/RAHMEN (optional)

Rahmen aus AISI 304 Edelstahl, auf verstellbaren Füßen.

Technische Daten:

• Modell MF 5x30
• Anzahl der Gehäuse 2 Stück
• Typ 5/75
• Kapazität Bis zu 3.750 L/h
• Auslegungsdruck 7,0 Bar
• 5 Patronen 30” (für jedes Gehäuse)
• Patronenmontagecode 7 Durchmesser 57 mm - 226
• Anschlüsse EINGANG/AUSGANG DN 50 DIN 11851 (oder andere, je nach Wunsch)
• Innen-/Außenoberfläche hochglanzpoliert

Gehäusemaße:

• Gehäusedurchmesser 220 mm
• Gesamthöhe 1600 mm
• Höhe der EINGANG/AUSGANG-Achse 340 mm
• Maße mit Ventilen 600 mm
• Kapazität: 29,0 L
